振荡器红灯亮

振荡器给发射机提供某一频率激励信号，并且允许外部射频信号输入。它由单频晶体经放大输出4~4.5V的方波作为缓冲放大器的激励信号。晶体具有加1备份，同时具有外激。激励封锁和驻波比保护功能。振荡器具有以下功能：
1、输入选择
在振荡器板上，插头P1为激励选择开关，内激时接1－2，外激时接1－3。P2为外激输入阻抗选择开关，当接1－2时，为20KΩ的高阻抗输入，其对应TTL电平（4～4.5VP－P方波）输入；当接1－3时，为50Ω输入阻抗对应0～25dBm的射频信号输入。
3、发射机并机工作
当发射机并机工作时，任意一台发射机的振荡器都可用，并机控制单元给一个振荡器提供两路输出，选出的射频信号返回到每个发射机振荡器的并机输入接口。
4、频率监视输出
X5－1为频率监视信号输出端。当监视阻抗为50Ω时，其信号幅度为4～4.5VP－P方波信号。若阻抗大于50Ω时，输出信号电平将更高。
5、振荡器同步装置
同步装置的输入信号来自输出取样线圈T101，输出接N12－11。该电路的作用是为了防止因VSWR异常等原因而快速切断功放时功放输出电路产生的振铃电流与功放的射频激励信号之间的相位差而引起功放模块损坏。因此，当VSWR保护期内，激励被封锁，由输出取样射频信号短暂代替振荡器激励信号，使两者的振铃同步，以达到保护功放模块的目的。
正常工作时，振荡器输出信号被送到下一级缓冲放大器。在VSWR保护期间，来自显示板的逻辑高电平打开V16及模拟开关N12，从而切断激励信号，这样输出取样射频信号电流作为发射机射频激励信号。
功放模块在加电源电压之前，通风冷却系统还没有正常运转，振荡器到缓冲放大器的输出信号在此器件也要被封锁，从而保护功放模块免受过热损坏。
7. 输出电路
驱动放大N11A输出工作频率的方波信号，其幅度为8～8.5VP－P。由X4－8送到缓冲放大器作为输入。
故障检修
1、输出频率不正确
原因：○1是否计算有误或预置不对，应仔细检查，有可能开关上下或左右预置反了。○2分频器故障：应先检查N5－14、N5－3应均为18KHz，如不正常前者检查N1、N2、N3及其外围元件，后者检查N6、N7、N8及其外围元件。

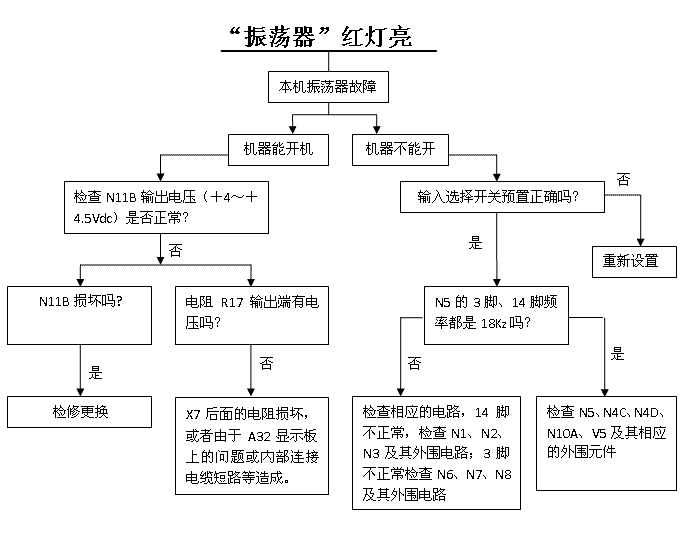

2、机器工作正常，但显示板上振荡器指示灯为红色。
原因：先检查N11B的输出电压（＋4～＋4.5V。）若检测不到，也会导致红灯指示。
若振荡器输出有正常的射频信号电平但N11B输出端未检测到，应检查或更换二极管N11B。若在R17一端有电压但其另一端没有，表明X7后面的电阻损坏（此时发射机仍保持开机工作状态）。若测试电压正常，而振荡器指示灯红色，可能是由于显示板上的问题或内部连接电缆短路等造成。
外激励器故障：使用外激励信号的机器，经常出现振荡器红灯闪亮的故障，同时天线驻波比红灯瞬间闪亮，天线零位不稳定，有时甚至出现降功率的情况，同时影响的还有缓冲放大、预推动故障等也会闪亮，这多是外激励器工作不稳定、死机或者接触不良造成的，检修时将外激励倒换成本机激励器工作以确是否是外激励故障，用示波器检查外激励器的幅度和频率是否正常，将外激励器关机后重新开机，另外如果外激励信号的传输线过长，屏蔽线材质差，两头插头松动，感受外辐射信号太强，都会造成外激励故障。

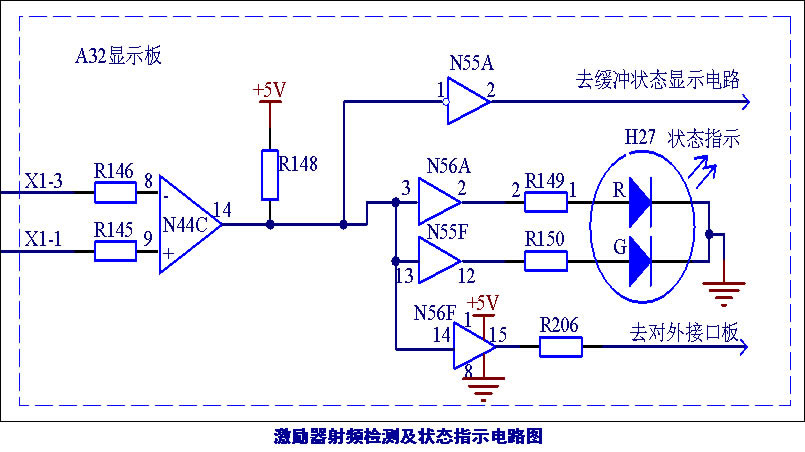

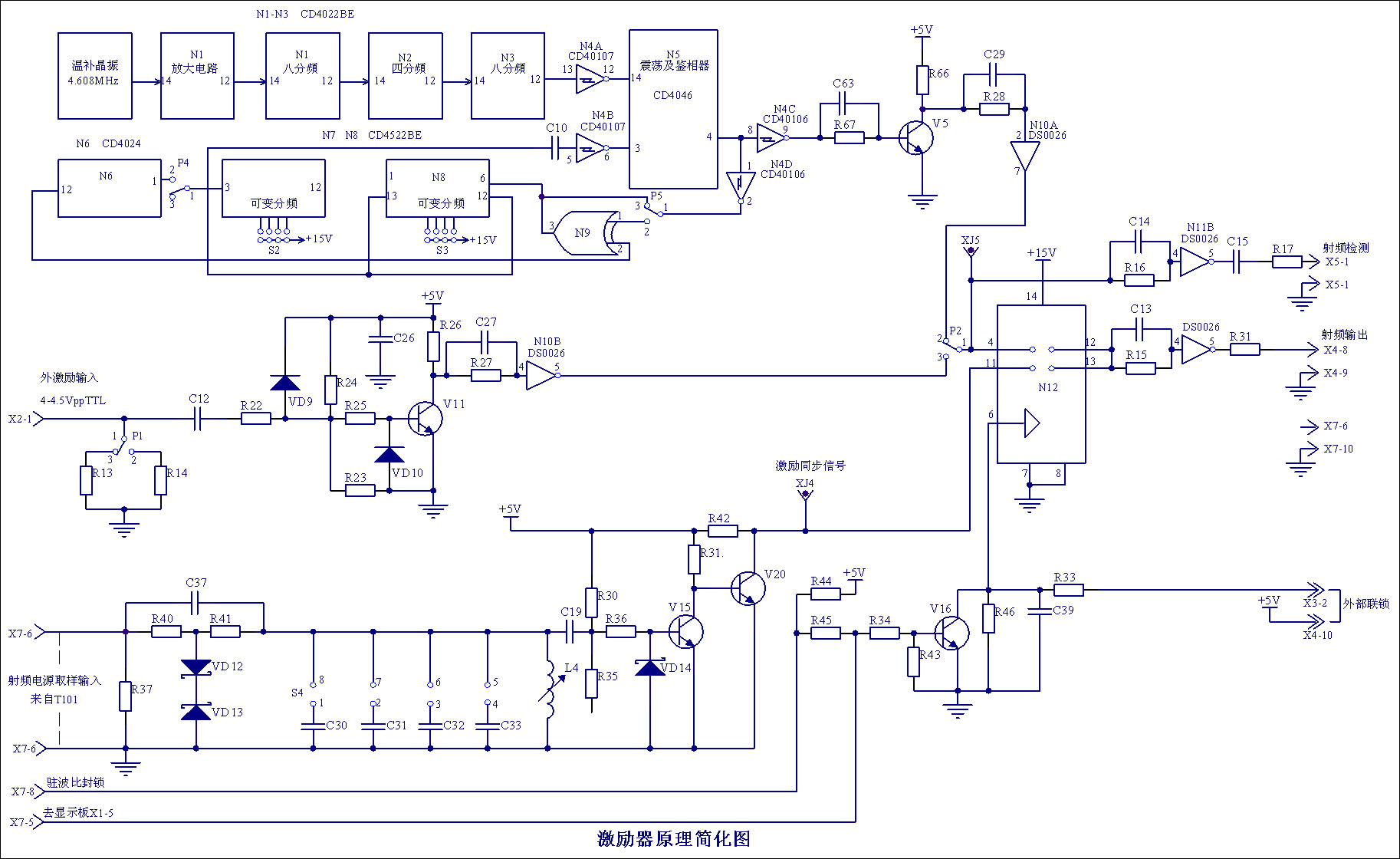

    检修流程请参照（振荡器原理简化图）和（激励器射频检测及状态显示电路图）
