A/D转换板（A34）±15V、+5V红灯亮

A/D转换板±15V、+5V故障牵扯的部位较少，常见故障是保险丝F1（+15V）、F3（-15V）、F2(+5V)熔断，集成电路N2（MC7815）、N16（LT1123）、N18（MC7915）损坏，还有发现稳压二极管VD2、VD3、VD7，损坏的。维修此类故障时首当其中就是检查上述元件。

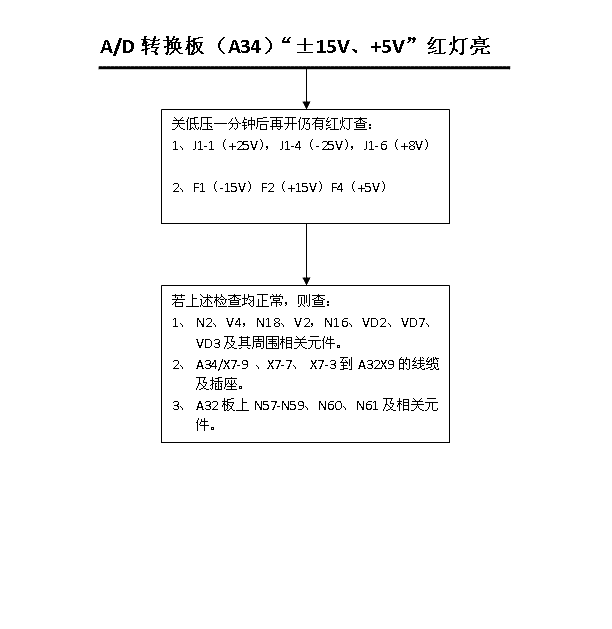

故障检修
为了快速判定故障部位，首先测量几个主要部位的电压是否正常，○1测量音频板X1-1、X1-4、X1-6是否分别有+22V、-22V和+5V电压，若有则故障在±15V、+5V稳压电路和故障检测电路，若无则故障在插排X1-1、X1-4、X1-6至A39低压电源分配板之间。○2分别测量集成块XJ13、XJ12和XJ15点是否分别有+22V、-22V和+5V电压，若无，故障在+22V、-22V和+5V稳压电路，若有再分别测量X7-9 、X7-7、 X7-3是否分别是低电位（X7-7电位是-15V至-20V）若是高电位故障出在N20及其周围元件，若是低电位则检查插排X7和A32板上N57A、N58A、N57D、N59、N60、N61及其外围元件是否损坏。

故障检修请参照（A/D转换板±15V、+5V稳压电路）和（A/D转换板±15V、+5V故障检测及状态显示逻辑流程图）。
