A/D转换错误红灯亮

A/D转换错误检测电路在A/D转换板（A34）上，监测对象为取样脉冲频率和转换结束信号，检测电路的输出信号送显示板，该信号高电平有效，若此采样信号缺失或者A/D转换处理器出故障，则发射机将产生“转换错误”，于是产生“功放关”命令，虽高压可继续接通，但不再产生射频输出。

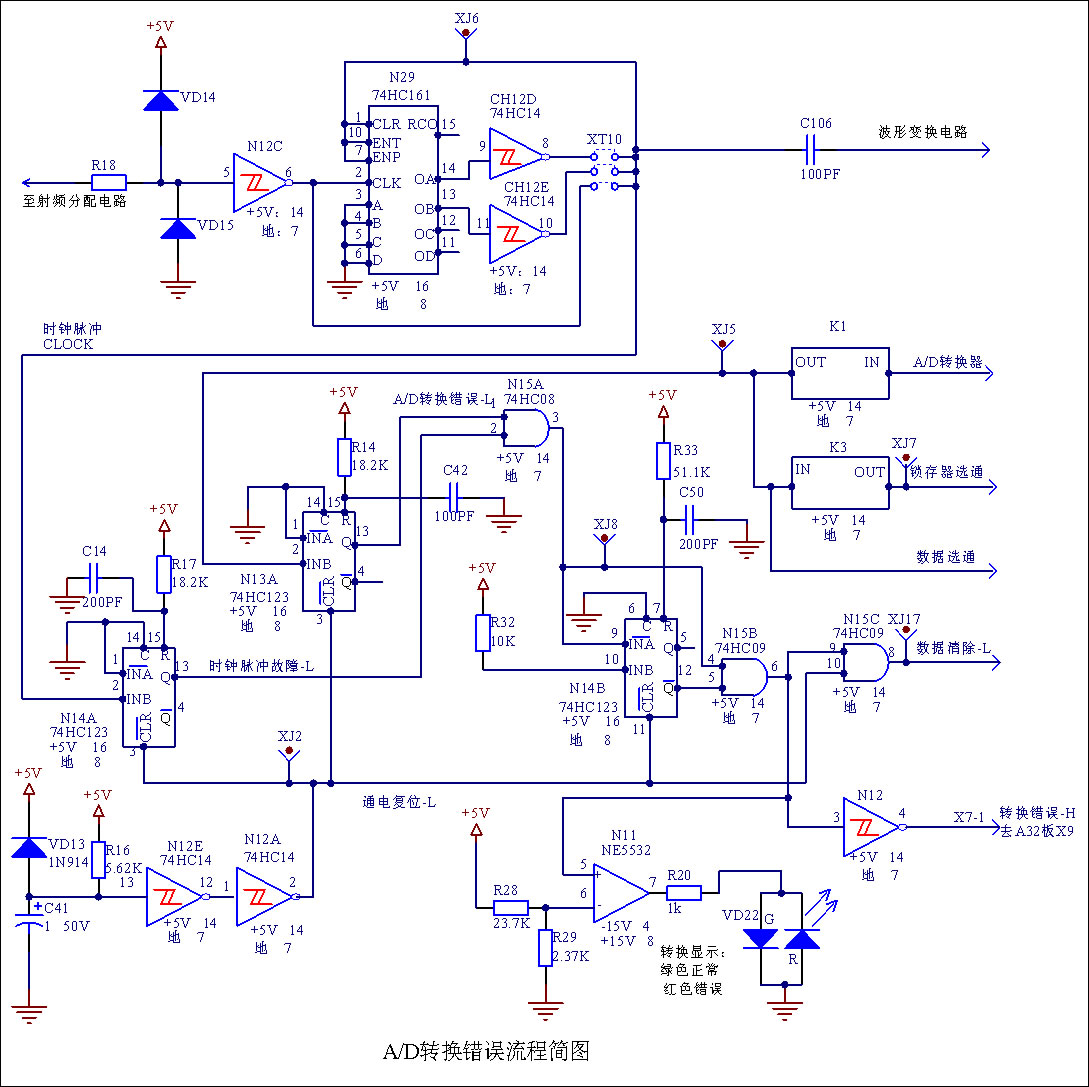

检测电路由三个单稳态电路及相应的门电路组成。N13A为A/D转换监视电路，用于监视A/D转换过程是否正常。N14A为采样脉冲监视电路，用于监视采样频率；N12F、N12A是供电复位电路，在电源最初接通或者电源故障时给三个单稳态触发器复位。N14B及相应的有转换故障被检出，该电路将给出一个“转换故障低电平”信号，用于清除锁存器N3、N4中的数据，清除调制编码板上的锁存器的数据。
A/D转换板上故障指令输出及显示电路故障显示该电路由N14B、N15A、N15B、N15C及N11组成，用于完成故障指令的输出及显示驱动。N14B和N15B构成脉冲展宽电路，N14B的“B”输入端接电源（高电平），所以，该单稳触发器是脉冲下降沿触发。从N15A—3送来的“转换故障—低电平”信号被送到N14B的“A”输入端，该负脉冲的前沿（下降沿）触发N14B，“ ”端输出低电平。这个低电平送到N15B的5脚。同时，N15A—3输出的低电平也送到N15B的4脚，有时，这个“转换故障—低电平”是个窄脉冲，当N15B—4的低电平消失后，其5脚仍然维持低电平，其维持时间由R33、C50决定，其时间为10微秒，相当于把“转换故障—低电平”信号进行了展宽。所以，N15B-6输出的信号经N15C转换成低电平”再由N15C-8输出，一路到本板的数据锁存器N3、N4，清除锁存的数据，另一路送调制编码板N7-6，清除其数据锁存器数据，从而关闭功放模块。N15B-6输出的另外两路信号，一路提供给N11本板故障显示电路，另一路经N12提供给A32板A/D转换状态显示电路。

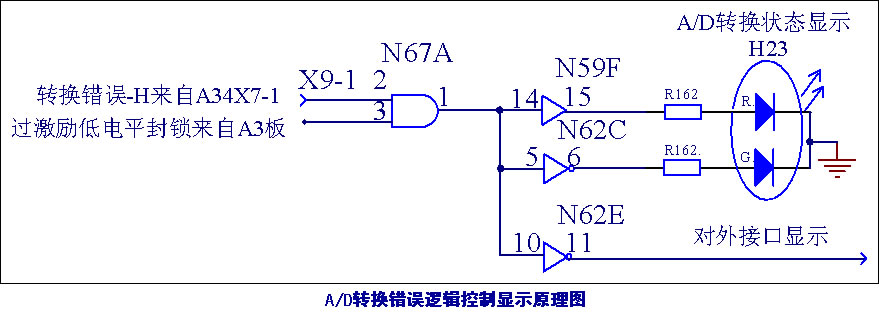

A/D转换逻辑控制及状态显示电路由N67A、N59F、N62C、E、等集成电路电路组成。N67A为禁止门，用于在发射机停机期间，或者开机启动时主整流器合闸开关K2闭合之前，禁止转换信号出错显示。N67A为二输入端与门，1脚为从A/D转换板（A34）X7-1来的“转换错误高电平”信号，2脚为从控制板（A38）来的“过激励禁止低电平”信号，在过激励禁止信号为低电平时，N67A被封锁，当过激励禁止解除后，N67A被打开，允许出错高电平信号通过，由N59驱动显示器点亮红灯，同时由N62E、D送外部显示电路。
故障检修
查看面板上是否同时出现：1、“激励”、“缓冲”、“中放”红灯亮；2、A/D板“±15V、+5V” 红灯亮，若是：转到对应的故障流程图检查，先排除有关故障，再按低键开机，若仍有“转换错误”红灯亮且无功率输出，则进行以下检查。
1、检查A/D转换板A34板XJ8，正常时此处应有小于0.5V或大于+3V的电平和负脉冲信号，如若没有，检查A/D板A34集成电路N14B、N15B、N11B是否失效，若有再检查N12C6脚是否有有TTL脉冲，如若没有，请检查A34J3与A15JB插头是否接触不良，VD14、VD15是否短路损坏，N12C是否失效。
2、检查A34/XJ6处是否有480KHZ-820KHZ的TTL脉冲，如有查A34/X3与A15/X13的线缆及插座，重新调整S1或P11；若无脉冲信号，检查N29、N12D、N12E是否失效，XT10短路焊点是否脱焊。
3、检查A/D板上的“转换错误”是否亮红灯，若故障红灯亮，检查N11显示驱动电路以及此前的相关电路，若绿灯亮，再检查A/D板上X7-1处电平，若是高电平，则N12B失效，若是低电平再检查（A32）板上集成电路N67A、N59、N62及其周围元件是否损坏。

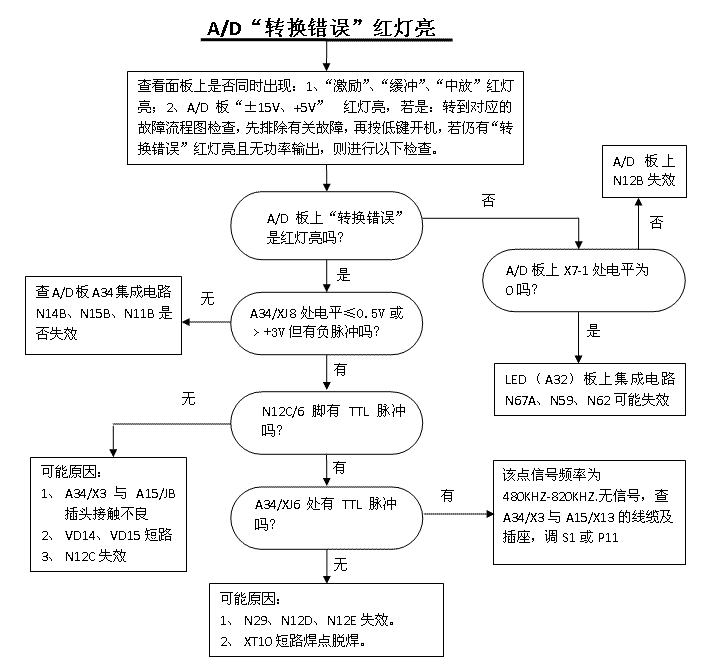

故障检修请参照（A/D转换错误检测流程图）和（A/D转换错误逻辑控制显示原理图）。
