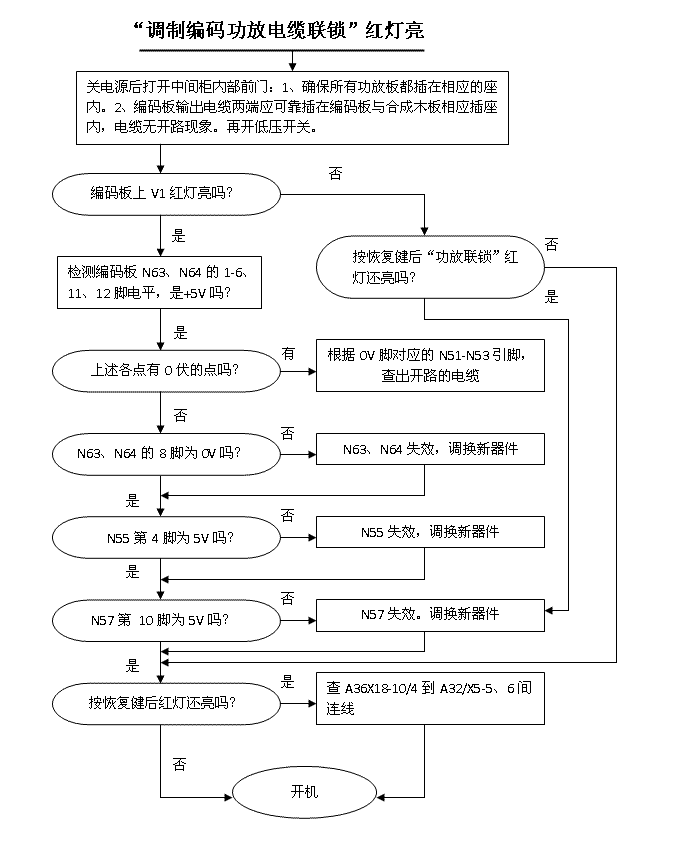

一.故障分析流程图
二.故障关联分析
电缆联锁线路共有12路，分别来自功率合成器母板的插座，其输入电平由+5V电源提供。当所有功放模板良好地插入座内时，其连锁线被接地，连锁输入由分压电阻R141、R142提供低电平输入。当某一功放模板被抽出时（或者插接不良，联锁线路开路等），分压器的下偏电阻与地断开，+5V点原则通过R141、R142提供高电平输入。所有输入信号均送到对应的缓冲器N51、N52，由其倒相后送到与非门N63、N64，而N63、N64的输出又送到或非门N55，由N55输出“联锁故障-L”信号。
该“电缆联锁故障-L”信号分别送到三处，一是送到“关功放”电路，用于在出现电缆联锁故障时关断所有功放模块。二是由N51E倒相后，变成“电缆联锁故障-H”信号送到显示板（A32）1类故障检测电路，在出现电缆联锁故障时，关断发射机高压。三是送到N59F，由N59F驱动联锁状态显示电路，在联锁正常时，N59F-12时高电平，+5V电源通过R171点亮绿色指示灯V2。在连锁故障时，N59F-12时低电平，+5V电源则通过电阻器170点亮红色指示灯V1，而绿色指示灯V2则由于VD4的箱位作用而熄灭。
另外，来自直流稳压板（A30）的“屏蔽接地联锁-L”信号由X19-5接线端送入本板，并由X18-4送到显示板（A32）X5-5一类故障检测电路，当屏蔽接地开路时，则一个高电平将关断发射机高压。
以上分析请参照功放电缆联锁逻辑检测及显示原理图
故障检修
根据以往的经验，功放联锁故障多数是功放模块与母板插槽由于各种原因造成的接触不良引起的，所以在故障出现时，为了使问题能及时有效地得到解决，可以直接检查模块与插槽的接触情况。特别是在机器检修日刚搞完该部分的维护后，试机时出现联锁保护故障，可以把曾经动过的少量模块拔下重新插好，一般问题都可以得到解决。如果故障仍未排除而需拔插大量的模块或故障出现在机器播音过程中，最好不要通过盲目插模块的方法来求得问题的解决，这样虽然故障有时可以得到排除，但也容易引起更大的故障，导致更长时间的停播。
在检查功放联锁故障时，首先确认所有功放板是否在母板上插接牢固，编码板输出电缆两端是否可靠插在编码板与合成母板相应的插座内，在确定上述部位无问题后，再进行一下检查。
1、查看调制编码A36本板联锁故障显示，若如联锁“关”故障红灯V1亮，那么故障基本可以确定是联锁异常，着重检查功放板是否在母板上插接牢固，母板至调制编码板上的电缆线是否插牢固；如若本板联锁“通”绿灯亮，且A36板XJ6（X18-10）为低电平，那么故障一定出在故障检测显示板A32上，着重检查N24、N45、N14、N16及其外围电路元件，另外，如果A30屏蔽线联锁异常，即A32板N24-1脚即X5-5处的电压为高电平，也会导致本连锁故障，检查屏蔽联锁相应电路。
2、用高低电平法来缩小故障的范围，减少故障处理时间。具体方法如下：根据电路原理，如果模块与插槽接触良好，其串联的电阻R1 4 1或R142对＋5V电源的分压输出应该是低电平（约为0.1V），反之为高电平（约5V）。用万用表电压档测量分压输出点的电平高低，很容易判断所测模块组与插槽的接触情况，进而缩小故障范围，对该模块组进行针对性处理，从而可以很快找到故障点，使故障得以彻底排除。
3、当机器在运行过程中出现联锁保护关功放的现象时，可能是由于模块与插槽接触面发热而使得接触电阻增大并导致接触不良而引起的保护动作。这类原因引起的故障比较隐蔽，有时关机一段时间后重开又一切正常。这是接触电阻在热态达到触发“联锁保护”动作所需的阻值引起的，如果不进行彻底的处理，很容易使模块与插槽触片在接触不良与发热的恶性循环中烧坏，甚至引起功率合成变压器磁环的损坏，造成不可挽回的损失和长时间的停播。查找该类故障的故障点，可以用上述方法处理：在开机状态下分别观察分压输出点电压，看是否存在某点的电平有较大幅度的变化，甚至接近触发U51、U52翻转的电平（1.6V）。如果存在有接触不良的模块，然后针对性地对其做相应处理，如此就可以把故障排除，防患于未然。
分析这些年在使用DX系列机过程中该部分出现的各种故障，总结引起机器电缆联锁保护的原因主要有以下几种：
⑴由于长时间没对功率合成母板与母板部分进行维护，附着的尘埃使得模块与母板插槽间接接触电阻增大，导致发热接触不良，甚至插槽被烧坏。
⑵维护检修后由于工作马虎等原因，使得模块没插到位或忘了插回模块。
⑶由于机器陈旧或经常频繁拔插模块，使得功放母板上的插槽簧片松弛，张力减少，更为常见的是接触刷氧化；或由于插模块的过程操作不当使得插槽簧片变形或损坏，导致接触不良。
⑷功放母板到调制编码板或调制编码板到显示板之间的传输电缆插接不好或脱落断线。
⑸由于联锁保护电路本身元件的原因造成的误动作等。
三.相关电路图

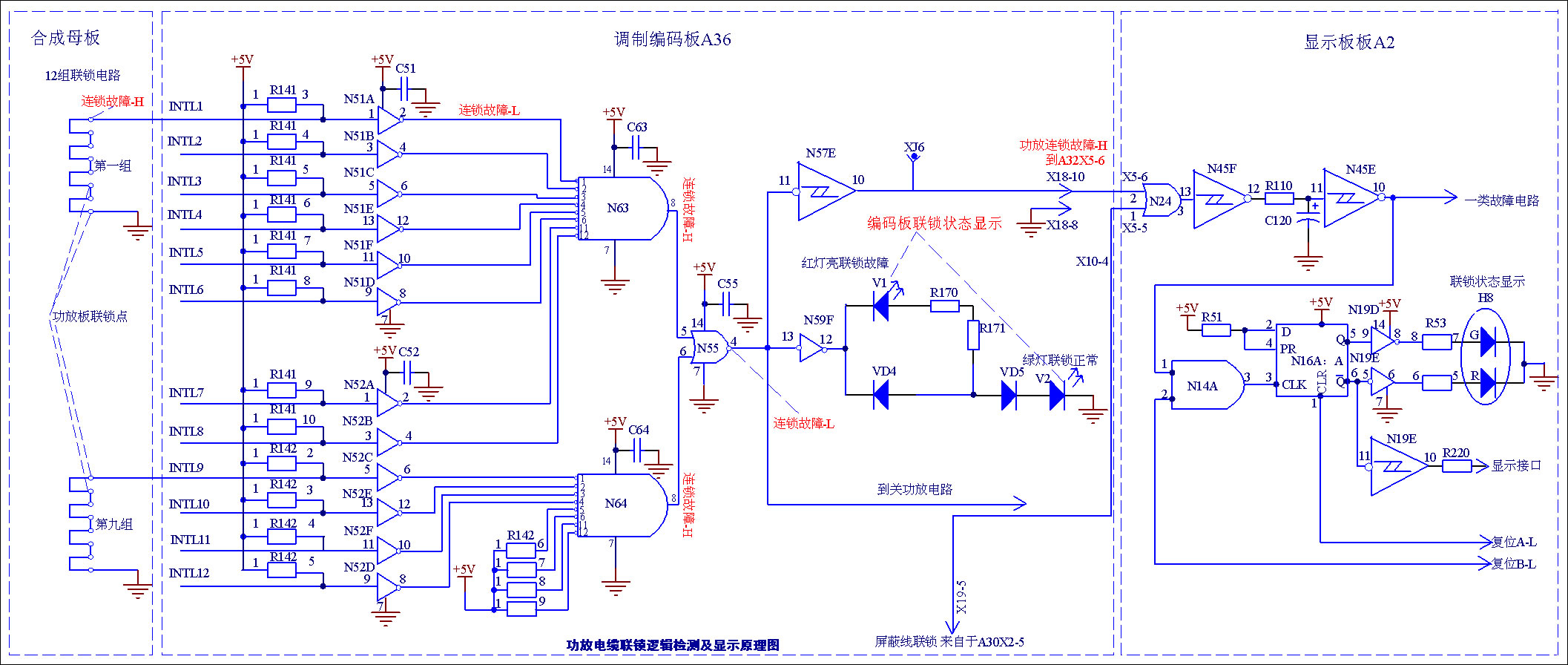

功放电缆联锁逻辑检测及显示原理图
