预推动红灯亮

1、 供电电压

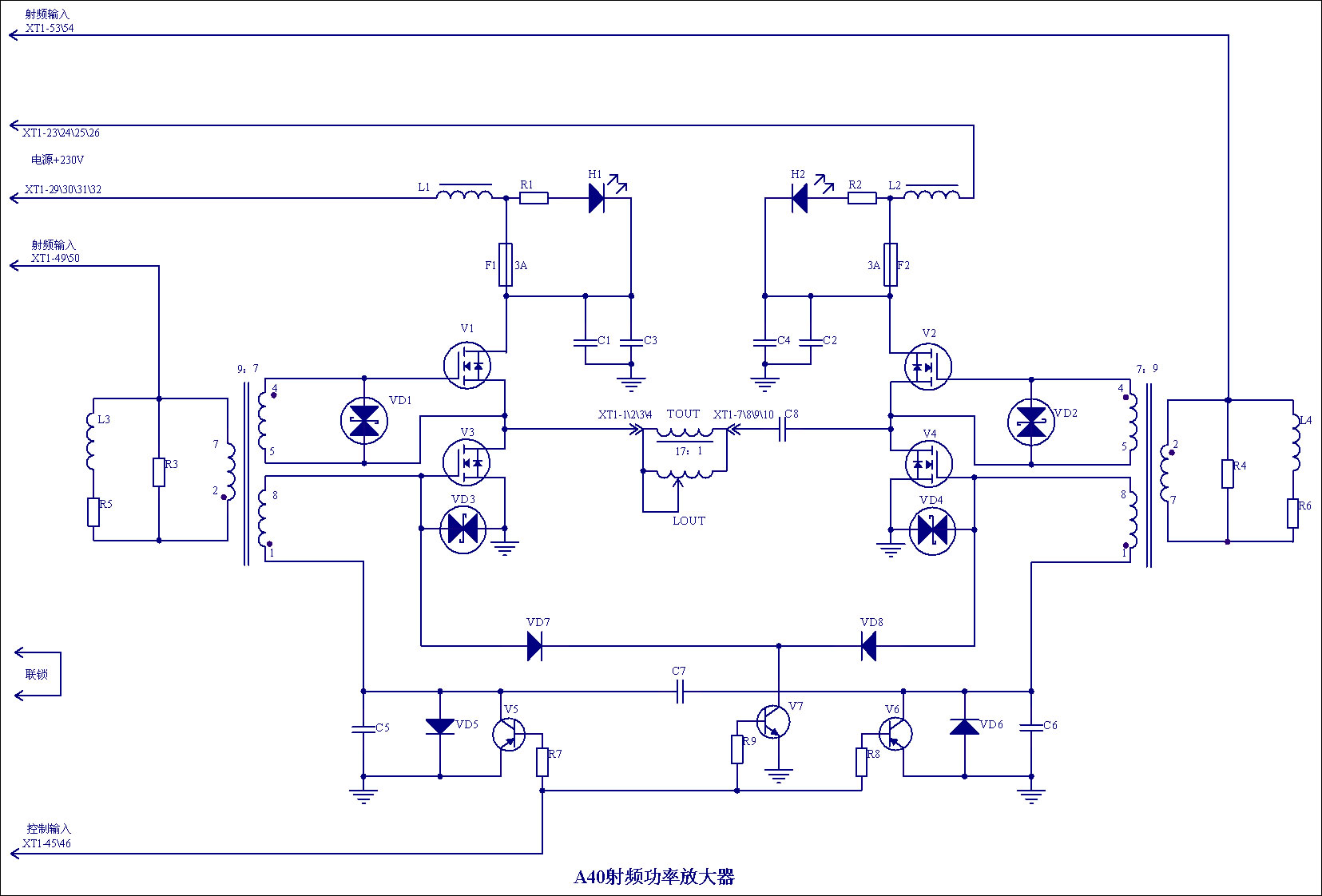

由XT1-23/24/25/26给模块A部分供电，由XT1-29/30/31/32给的模块B部分供电，由每个电桥射频放大器的下面返回到地。供给功放模块“大台阶”的是＋230VDC,供给功放模块“二进制台阶”的是＋115VDC及＋30VDC，＋115VDC供给推动级模块，＋60VDC供给预推动级模块。
电源电压均是通过射频扼流线圈L1、L2,经F1、F2保险管保险。若是电桥中部分保险管熔断（多是由于场效应管损坏），另外半部分会继续工作 。对于用全电桥结构形式的模块，此时仍可放大输出，只是输出功率减小了（输出到射频变压器初级的射频电压峰－峰值为原射频电压值的一半）。
C1、C3及C2、C4为旁路电容，将不需要的射频成分旁路到地。红色发光二极管DS1、DS2在模块保险管熔断时通过R1、R2为限流电阻。
2．电缆内接联锁
来自调制编码器的电缆联锁控制信号在射频放大器的XT1-35/36及XT1-37/38之间流动循环。
3．射频推动电压
射频推动电压馈送到变压器T1和T2。两个射频推动变压器分别用于电桥A、B部分。即模块A部分的射频推动来自XT1-49/50,XTI-53/54为模块B部分提供射频推动电压。单独来自射频分配器的同轴电缆把射频推动电压馈送到每个命令的A、B部分，这样两部分推动信号互不影响，不会因某部分推动信号故障而影响另一部分正常工作。
射频推动变压器分别带有并联匹配网络增宽了输入回路，这样在广播频段的任何频率下工作都不用更换元件参数。变压器T1的匹配网络由L3、R3、R5组成，T2的匹配网络由L4、R4、R6组成。
每个射频推动变压器有两对次级线圈，可提供两对推动电压信号，相位相差180°（对场效应管的上下两部分而言），图中每个变压器线圈末端的小圆点标出可射频电压相位。
故障检修
1、故障检修最简单的方法是用备份的功率放大器板将其换下试之，预推动放大模块与功率放大模块结构一样，相互通用。
2、如果工作中的预推动板发生故障，可在关断发射机电源后拔出预推
动板，在组合模板A14中找到开关S1（拔掉预推动板后可以看到此开关）让预推动板的另一半投入工作。
3、检查缓冲放大板内的保险F1和F2是否熔断。
4、检查预推动板供电电路是否正常，预推动板电源30-60V电压经R1（50Ω、25W）调整后提供，检查R1是否损坏或接触不良，调整R1预推动板供电电压应该有均匀的变化，如果有跳变或者电压范围不对，说明供电电路有问题。R1在不联动后板内的顶部。
5、检查预推动输出调谐网络电感L1电容C3、C4、C5是否正常，经验证明，电感L1容易接触不良，电容C3、C4、C5容易炸裂变值，（L1在机箱顶部不联动门的上方，在检查L1之前，最好在L1上滑动臂的位置做个记号，检修好之后再将滑动轮调至维修前的位置。）
6、检查推动合成母板A14上X7-45/46脚是否有-8VDC电压，此电压来来自电源分配板（A39）X5，分别送到推动级、预推动级，作为功放模块的控制电压，使其处于ON状态。检查稳压二极管VD1及限流电阻R1、R2是否完好。

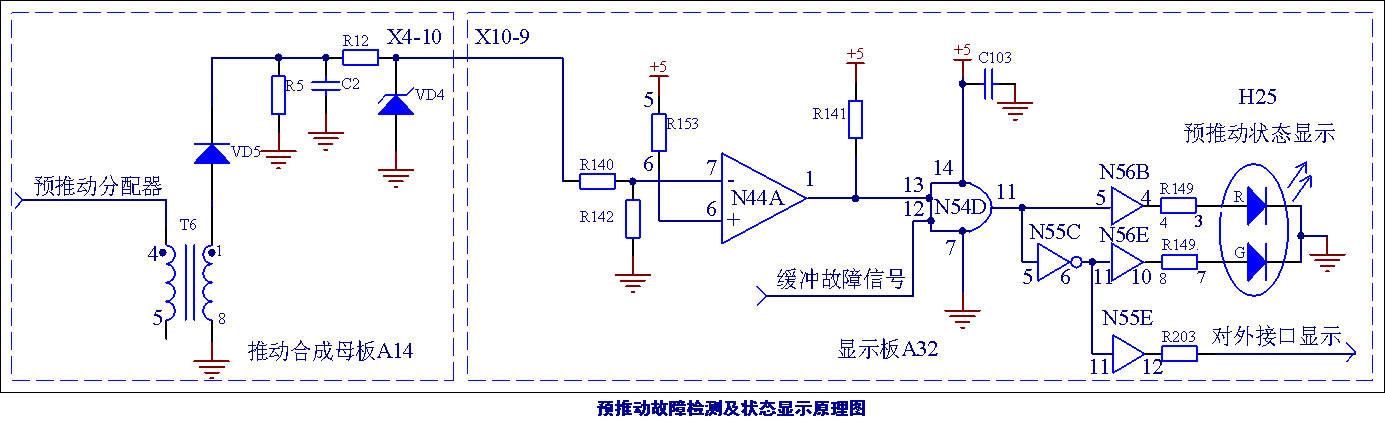

如果以上部分没发现问题，检查预推动检测显示电路，驱动信号合成电路中T6的次级射频电压同时也送到V5、C2，由V5、C2组成的射频峰值检波器，负责把检波出的直流电压（预放高频取样）送往显示板，当这部分电路或者显示部分电路出故障时，预推动发光二极管变成红色，这一部分出故障的可能性不大，但在处理故障时也不能将此处忽略了。
检修后的调试
推动输出信号为射频正弦波，调谐元件为L1。预推动级输出电压的调整以激励级电压大小为准，其值在20-30VP-P范围内，通常为23VP-P。
功率放大板的维修
保险管熔断 原因：场效应管短路
1、取下场效应管
取下散热片及场效应管连接固定的所有螺丝，大多数情况下场效应管是粘在散热片上的，拆下连接散热片和场效应管的螺丝，轻轻将场效应管从散热垫片上撬下。从最外面场效应管散热片开始逐个取下，从模块板上焊下场效应管。
2、测试场效应管
测试场效应管可用电池3V～18V的万用表，检测是通过控制栅进行充电和放电来看一个场效应管能否导通和关断。方法是将场效应管正面朝上放在一个不导电的平面上，将正表笔接漏极，负表笔接源级，在栅极与源级之间作一次接触，使场效应管导通，然后使栅极与漏极间接触，关断场效应管，万用表（欧姆档）在场效应管截止时读数应为无穷大或至少为2MΩ,而当场效应管导通时读数应小于90KΩ,测试中不要手触管脚。
修理射频放大器时，建议换掉所有场效应管，只要它在不能工作模块上的半桥部分。即使其场效应管自身在路测量是好的，也要同坏场效应管一起更换。但A部分损坏不影响B部分场效应管工作，反之亦然。
若无新配件，没有被损坏的场效应管仍可继续使用。
记住，推动及功率放大器部分使用的放大器是一样的，只有预推动器在半桥方式工作，这样预推动器的模块可与修过的模块轮换使用。
3、更换场效应管
检查从散热片上取下的场效应管，在散热片未到位之前场效应管插入模块板后不要焊接，按拆散热片相反的顺序装上散热片，首先将散热片固定在模块板上，然后再用螺丝紧固场效应管，焊管脚，剪去过长管脚，换掉已熔断的保险管。
4、检查功放模块的工作情况
通常情况下，将已修好的射频放大板放在正常工作级或使其工作故障发生处，这样虽不太保险，但可以很快弄清楚是射频放大器本身或是其外围电路故障。
当射频放大器损坏后，更换元器件后重新安装到位，在场效应管重新工作之前应弄清楚故障发生的原因。
如：放大器电桥的A、B部分推动电压电平/相位正确否？放大器是否从调制编码器处接收到ON/OFF控制信号？放大器输出端有否元件短路？更换场效应管后，放大器上还有别的已损坏元件？虽然射频放大器损坏的主要原因是场效应管损坏，但仔细检查研究会减小损坏另一个新换的放大器或已修复的放大器在发射机上产生再坏一次的机会。
故障检修请参照（A40射频功率放大器）和（预推动故障检测及状态显示原理图）。
