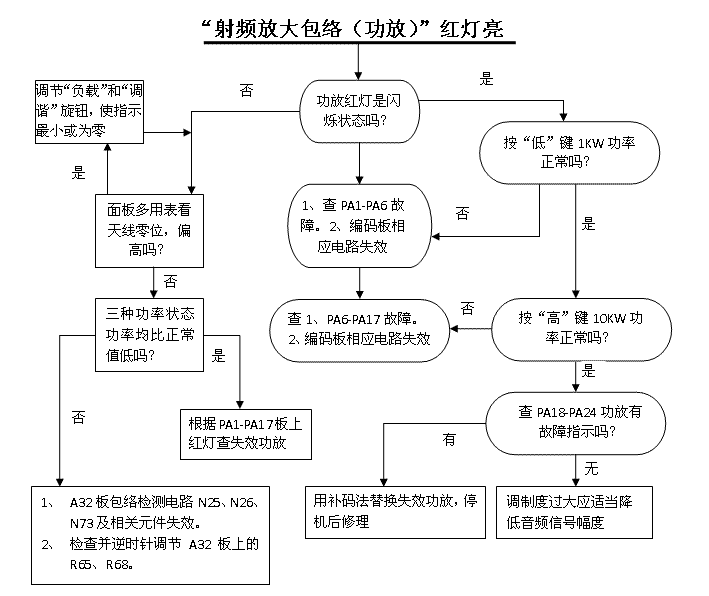

射频放大包络（功放）红灯亮

产生的原因主要是因为某个功放模块的损坏或功放电源保险断，由于功放模块的损坏或者由于供电引起的某些模块不能工作，将使功率合成后还原的音频信号发生击畸变，严重影响音频质量。包络故障检测电路的检测对象有两个，一是从输出监视板（A27）来的调幅波经包络检波后的音频信号，二是从A/D转换板（A34）来的数字音频经D/A转换还原后的音频信号，检测电路将两个音频信号进行比较，在误差超过一定值时，比较器将给出故障信号。使合成的功率调制信号发生畸变、影响音频质量。检测电路主要对包络检测信号和D/A转换来的信号进行比较（参照检波电路），当有差异时，显示包络出错信号（射频放大包络故障显示红灯）。输出功率视功放模块损坏的多少下降的程度不同，不影响正常播出。发射机只作显示不作任何处理，在播出中若发现个别功放有故障，可在编码板上用替代法用编号较大的功放替代故障功放工作，保证发射机功率、性能不受影响，不停播。
故障检修
1、 功放板故障
当发射机失真严重时，往往是由于多个功放未工作，需要区分是功放板损坏还是调制编码信号的问题。若射频功放单元的指示灯均未亮，且机器
正常调谐，那么需要检查发射机的失真原因，这种情况可能是一个射频放大器没有输出但是没有故障显示，若故障放大器单元位于第1-18级，那么发射机会在输出10KW时产生10％的功率降，若在高一些的单元出问题，则10KW时不会有明显的功率下降。对于这种故障的查找，比较原始的方法是分级替代法，也就是按照以上功率损失的情况，逐级逐个的进行替代检查，直至找到故障板。有些维修者采用示波器观察波形的方法检修此类故障，寻找丢失的台阶，通过波形缺口确定损坏功放的大概位置，也可以找到故障功放板，但此种方法不易操作，而且这种错误只有在正弦波和相当好的线性锯齿波存在的情况下，有稳定的调制度时通过波形缺口分析故障板位置后，才能观察到。
2、编码板故障
如果所有放大器都没有故障，而包络指示灯发红，那么问题就有可能出在调制编码板A36上，应检查（编码板）或开关信号驱动电缆。并检查电缆两端街头是否插好。正常时，载波功率为10KW应有17个左右的功放工作。用万用表测跨线上的直流电压，正常时跨线上1-17应有约+4.5V电压。否则可能是集成线路故障。若各点电压正常，应进一步查D1-D11输出端，输出端电压应为低电平，否则更换失效电路。
3、发射机调整不当
发射机与天线负载匹配不好，天线系统有问题，带通调谐控制器调谐不当都会造成发射机失真大。在发射机工作10KW时，通过调整负载及调谐器，使天线零位最小，滤波器零位也接近零，这样发射机就调谐正确了。
4、包络检测电路故障

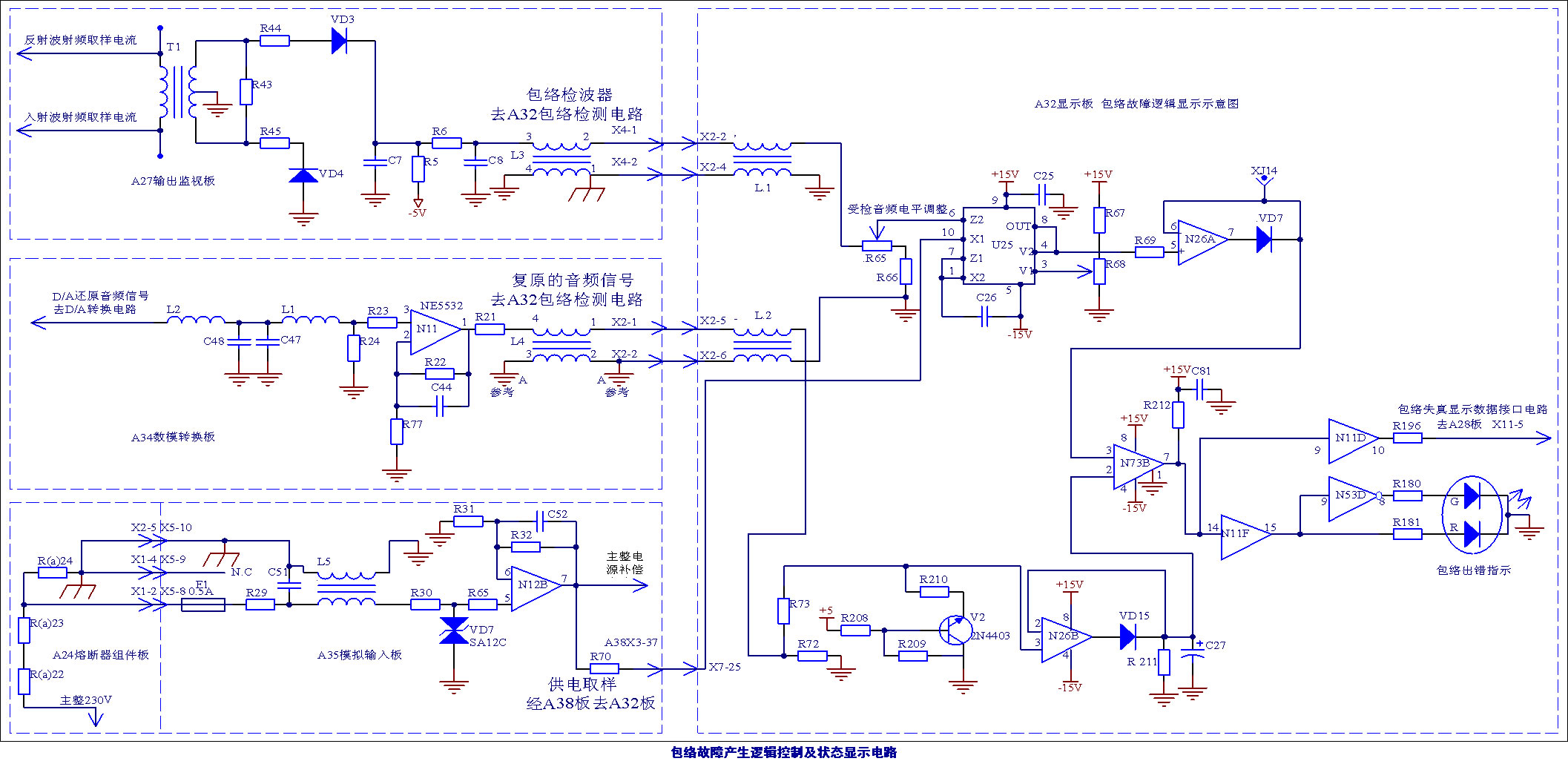

包络出错检测电路在显示板A32上，检测电路的检测对象有两个，一是从输出监视板（A27）来的调幅波经包络检波后的音频信号，二是从A/D转换板（A34）来的数字音频经D/A转换还原后的音频信号，检测电路将两个音频信号进行比较，在误差超过一定值时，比较器将给出故障信号，其中电路里的R65和R68分别调整检波器送来的音频信号电平和包络显示参考电平，调整不当或者电位器变值，也会造成包络显示电路误动作。另外还有一路电源补偿电路，其作用时对因外电供电电压波或者调幅峰值时电压的波动引起的包络畸变进行补偿，以消除供电电压波动引起的包络误差。以上三路检测电路以及之后的逻辑显示电路出故障，也会造成包络出错指示灯H9红灯指示。

故障检修参请参照（包络故障产生逻辑控制及状态显示电路）。
