缓冲放大器红灯亮

缓冲放大器用于将激励器送来的方波信号转换为正弦波信号，并放大到足够的电平，其输出电平可在预推动级功放模块的场效应管栅极测试，正常情况下其峰-峰值电平接近18 Vp-p 。该级的供电电压为30VDC（非稳压电源），有的机型该电压是可调的，改变供电电压，可改变其输出电平幅度。当缓冲放大器故障时，其输出的激励电平将中断或过低，显示板上的缓冲放大器检测电路会给出“缓冲放大器故障”红灯显示，同时将造成推动级输出激励电平中断或过低，引起欠激励故障保护。可检查缓冲放大器板供电是否正常，该板的插座是否插接良好，板上元器件是否损坏等。有时发射机能正常工作，但显示屏上“缓冲放大器故障”红灯仍然点亮，这时主要是推动器合成母板（A14）上的有关电平检测电路或显示板（A32）上的有关故障检测电路有问题，可能性较大的是A14板上的电容器C1漏电，A14到A32的电平连接线插接不良等。
故障检修：
故障检修最简单的方法是用备份缓冲放大器板将其换下试之。
故障现象1：显示板上缓冲放大器指示灯为红色，发射机不工作。
原因1：元件损坏
若有保险熔断，指示灯立即有显示，（若相应的低压供电电压故障有其相应的红灯显示）三种指示可通过联锁的射频放大器便可看见：分别对应DS1 (F1) 预推动器A， DS2(F2) 预推动器B，DS3(F3) 缓冲放大器
若缓冲放大器指示灯为红色，应检查缓冲放大器板上有否过热元件或印制线路板损坏否？检查主机板上插座损坏否？
可将缓冲放大器板从发射机上拿下作如下检查：
查场效应管V3,V4是否损坏，查背靠背的齐纳二极管VD3,VD4是否损坏，可用万用表测其阻值，二只阻值应相似。（注意：VD3、VD4每只管均串联了一个10Ω电阻后与低阻环形变压器线圈相并联。故在路检查VD3,VD4是不准确的，须将VD3或VD4的管脚焊下一端才可进行正确测试。）对第一、第二级放大器也应用万用表在线路板上作相应检查。
原因2：同轴电缆或插头故障
关断发射机所有电源 ，可将插头从振荡器板上拔下，检查50Ω阻抗是否正确（测量X-8和X-9）若正确表明同轴电缆及接插件良好。
故障现象2.显示板上缓冲放大器指示灯为红色，发射机工作。
如果出现发射机仍在工作，但指示灯为红色这种现象，可能是推动级合成母板上射频检测器有错误或A32显示板上故障逻辑检测及缓冲状态显示电路有问题。

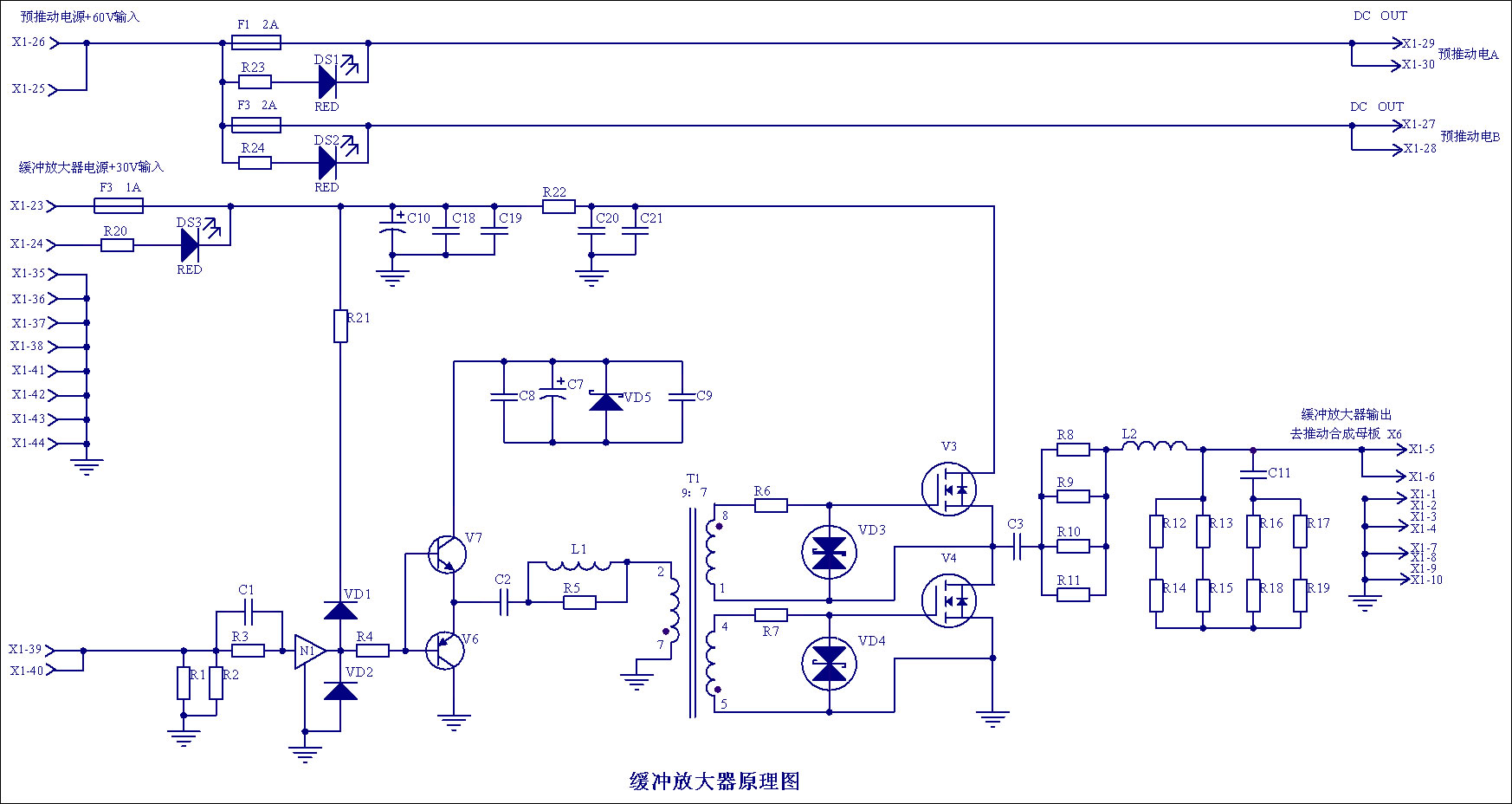

故障检修流程请参照（缓冲放大器原理图）和（缓冲放大故障检测及状态显示原理图）。
